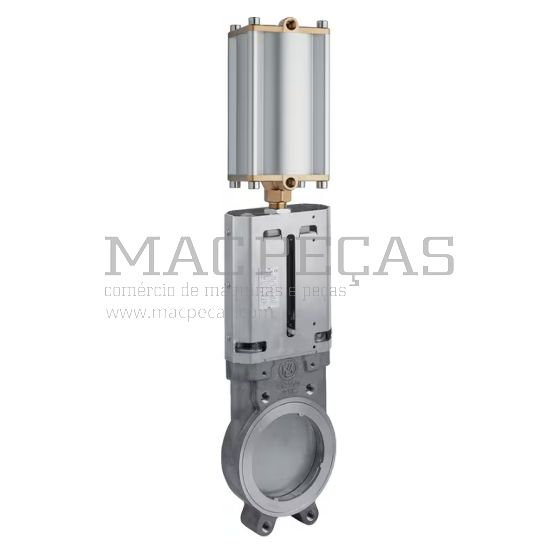

Válvula de guilhotina em aço inoxidável de 4" e cilindro pneumático - 4012570

Válvula de Gaveta 4" Inox com Cilindro Pneumático MZ - Modelo 4012570
Número de produto
4012570
Código EAN
(não fornecido)
Unidade
Por unidade
Marca
MZ
Informação técnica
Ligação do cilindro: 3/8"
Diâmetro nominal do orifício de passagem: 100 mm / 4 polegadas
Pressão máxima de trabalho: 10 bar
Tipo de ligação flange: DIN PN10 - UNI EN 1092-1
Temperatura mínima do meio: -15 °C
Temperatura máxima do meio: 80 °C
Peso: 13,25 kg
Diâmetro do círculo dos orifícios para parafusos da flange: 180 mm
Diâmetro dos orifícios para parafusos da flange: 16 mm
Espessura da flange: 50 mm
Diâmetro do orifício de ligação do cilindro: 10,5 mm
Largura total: 152 mm
Altura total: 567 mm
Distância do centro ao fundo do orifício de passagem: 102,5 mm
Distância vertical do centro do orifício até ao orifício da alavanca: 431,4 mm
Distância do centro do orifício até à ponta da alavanca: 331,5 mm
Distância horizontal entre orifícios de fixação da alavanca: 65,5 mm
Distância vertical entre orifícios de fixação da alavanca: 100 mm
