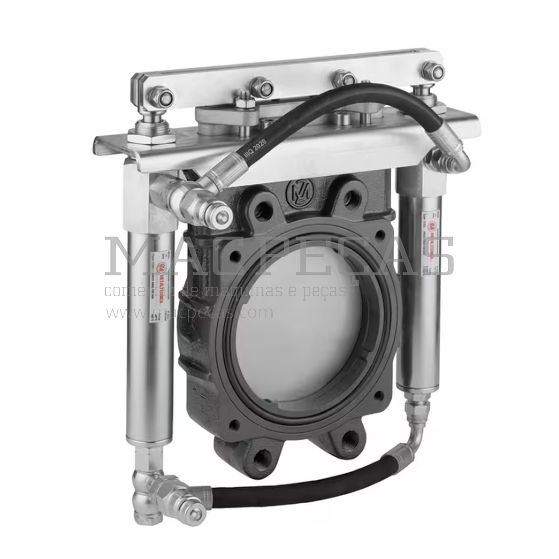

Válvula de guilhotina compacta 8" (hidráulica) - ARZO0101200560

Válvula de Fecho Compacta 8" Hidráulica MZ - Modelo ARZO0101200560
Número de produto
ARZO0101200560
Código EAN
(não fornecido)
Unidade
Por unidade
Marca
MZ
Características
A válvula é anti-obstrução
Corpo em ferro fundido pintado com obturador e parafusos em aço inoxidável
Instalar apenas na direção do fluxo
Sem saída
Informação técnica
Ligação do cilindro: M18x1.5 com engate rápido macho 1/2"xØ20,5 ISO 7241-1 A
Vantagens
Compacta
Tipo de ligação
Duplamente flangeada
Diâmetro nominal do orifício de passagem
200 mm
Diâmetro nominal do orifício de passagem
8 polegadas
Material da carcaça
Ferro fundido
Material da válvula
Aço inoxidável
Tipo de acionamento/controlo
Hidráulico duplo efeito
Pressão máxima de trabalho
8 bar
À prova de água
Sim
Tipo de direção do fluxo
Unidirecional
Número de orifícios de fixação da flange
8
Pressão de trabalho do cilindro
120 bar
Temperatura mínima do fluído
-15 °C
Temperatura máxima do fluído
80 °C
Diâmetro do círculo dos orifícios para parafusos da flange
295 mm
Diâmetro da rosca dos orifícios para parafusos da flange
M20
Largura total
405 mm
Altura total
452 mm
Curso do cilindro
203 mm
Distância do centro do orifício de passagem até topo (fechado)
283 mm
Distância do centro do cilindro até ao meio
167,5 mm
