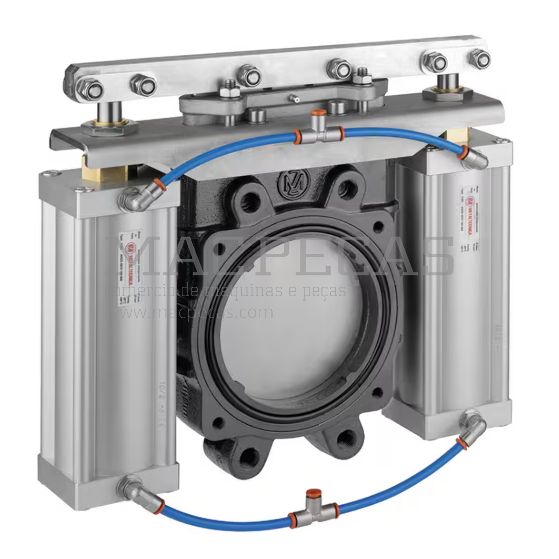

Válvula de guilhotina compacta 6" (pneumática) - ARZO0101150561

Compacta Válvula de Gaveta 6" (Pneumática) – ARZO0101150561
Referência
ARZO0101150561
Unidade
Por unidade
Marca
MZ
Particularidades
Válvula sem obstruções
Corpo em ferro fundido lacado com gaveta e parafusos em Aço Inoxidável
Montagem apenas no sentido do fluxo
Sem dreno de fuga
Informação técnica
Ligação do cilindro: 3/8"
Vantagens
Compacta
Diâmetro nominal do furo de passagem (DN)
150 mm
Diâmetro nominal do furo de passagem
6"
Pressão máxima de trabalho
10 bar
Número de furos na flange
8
Temperatura mínima do meio
−15 °C
Temperatura máxima do meio
80 °C
Diâmetro circular dos furos da flange (l₂)
240 mm
Diâmetro dos furos da flange (d₂)
M20
Largura total (C)
476 mm
Largura da parte superior (A)
456 mm
Altura total (H)
359 mm
Curso do cilindro (h)
160 mm
Distância do centro do furo ao topo (fechado) (I)
240 mm
Distância do centro do cilindro até ao centro da válvula (L)
193 mm
Diâmetro de ligação de ar (B)
8 mm
