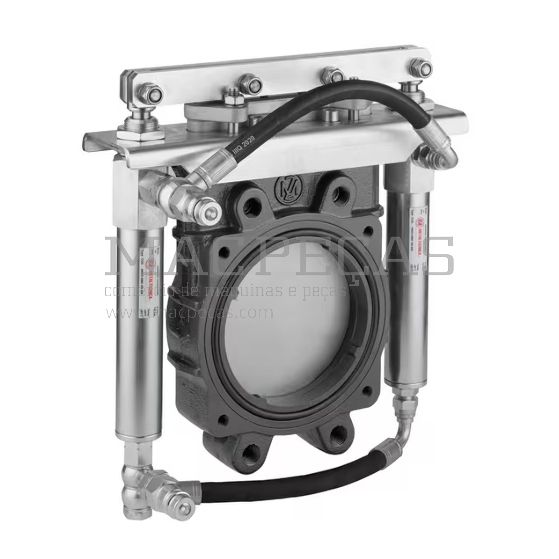

Válvula de guilhotina compacta 6" (hidráulica) - ARZO0101150560

Compacta Válvula de Gaveta 6" (Hidráulica) – ARZO0101150560
Referência
ARZO0101150560
Unidade
Por unidade
Marca
MZ
Características
Válvula sem obstruções
Corpo em ferro fundido lacado com gaveta e parafusos em aço inoxidável
Montagem apenas no sentido do fluxo
Sem dreno de fuga
Informação técnica
Ligação do cilindro: M18×1,5 com acoplamento rápido macho ½"×Ø20,5 ISO 7241‑1 A
Vantagens
Compacta
Tipo de ligação
Dupla flange
Diâmetro nominal do furo de passagem (DN)
150 mm
Diâmetro nominal do furo de passagem
6"
Material do corpo
Ferro fundido
Material da gaveta
Aço inoxidável
Tipo de acionamento/controlo
Hidráulico de dupla ação
Pressão máxima de trabalho
10 bar
Estanqueidade à água
Sim
Sentido de fluxo
Unidirecional
Número de furos na flange
8
Pressão de trabalho do cilindro
120 bar
Temperatura mínima do meio
-15 °C
Temperatura máxima do meio
80 °C
Diâmetro circular dos furos da flange (l2)
240 mm
Diâmetro dos furos da flange (d2)
M20
Largura total (A)
350 mm
Altura total (H)
398 mm
Curso do cilindro (h)
158 mm
Distância do centro do furo até ao topo (fechado) (I)
239 mm
Distância do centro do cilindro ao centro da válvula (L)
140 mm
