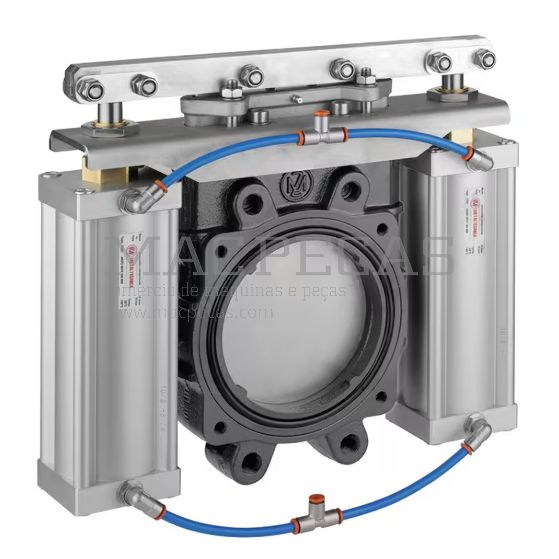

Válvula de guilhotina compacta 4" (pneumática) - ARZO0101100561
https://www.macpecas.com/pub/media/catalog/product/g/z/gzfdrgrsgrthfh.jpg
SKU
ARZO0101100561
766,75 €
Preço unitário (IVA incluído)
Envio em 2 dias úteis
Produto disponível para compra em múltiplos de 1
Descrição
A Válvula de Gaveta Compacta 4" Pneumática MZ, código ARZO0101100561, é ideal para aplicações industriais onde o espaço é limitado e é necessário controlo eficiente de fluxo. Com corpo em ferro fundido lacado, lâmina e fixações em aço inox, garante resistência à corrosão e longa durabilidade. Montagem obrigatória no sentido do fluxo, vedação precisa e operação pneumática com ligação de 3/8". Suporta até 10 bar de pressão, com temperatura entre -15 °C e 80 °C. Válvula compacta e sem risco de entupimento, ideal para fluidos industriais exigentes.
Características
Válvula de Gaveta Compacta 4" Pneumática – ARZO0101100561
Número do produto
ARZO0101100561
EAN
Não especificado
Unidade
Por unidade
Marca
MZ
Características
A válvula é resistente a obstruções
Corpo em ferro fundido pintado com lâmina e parafusos em aço inoxidável
Montagem apenas no sentido do fluxo
Sem saída inferior
Informação técnica
Ligação do cilindro: 3/8"
Vantagens
Compacta
Diâmetro nominal do orifício de passagem (D)
100 mm
Diâmetro nominal do orifício de passagem (D)
4 polegadas
Pressão máxima de trabalho
10 bar
Número de furos de fixação da flange
8
Temperatura mínima do fluido
-15 °C
Temperatura máxima do fluido
80 °C
Diâmetro do círculo dos furos da flange (l2)
180 mm
Diâmetro dos furos para parafusos da flange (d2)
M16
Largura total (C)
410 mm
Largura da parte superior (A)
390 mm
Altura total (H)
338 mm
Curso do cilindro (h)
103 mm
Distância do centro do orifício até à parte superior (válvula fechada) (I)
206 mm
Distância do centro do cilindro até ao meio (L)
160 mm
Diâmetro da ligação pneumática (B)
8 mm
Avaliações
Escreva a sua própria avaliação
Detalhes do Produto
| Fabricante: MZ |
|---|
| Categoria: Válvulas Adufas |
