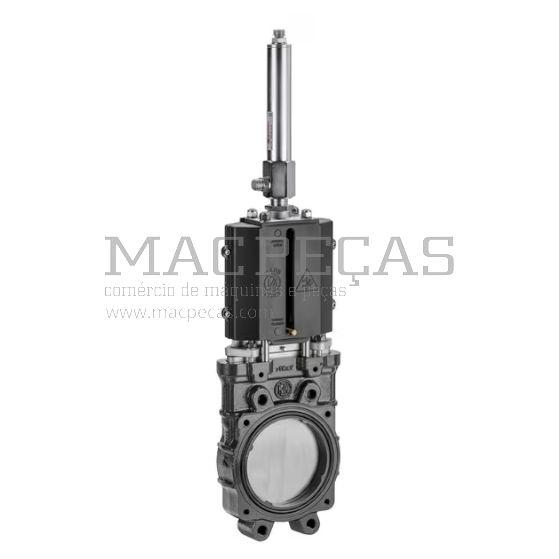

Válvula de guilhotina 8" (hidráulica) - ARZO0100200551

Número de produto
ARZO0100200551
EAN

Unidade
Por peça
Marca
MZ
Características
A válvula é resistente a obstruções – a tampa superior é uma proteção plástica para as partes móveis.
Corpo inferior em ferro fundido pintado com obturador e parafusos em aço inoxidável.
Montagem apenas no sentido do fluxo.
Sem saída adicional.
Informação técnica
Ligação do cilindro: M18x1.5
Tipo de ligação
Duplamente flangeada
Diâmetro nominal do orifício de passagem
200 mm
Diâmetro nominal do orifício de passagem
8 polegadas
Material da estrutura
Ferro fundido
Material do obturador
Aço inoxidável
Tipo de acionamento/controlo
Hidráulico de dupla ação
Pressão máxima de trabalho
8 bar
Estanqueidade
Sim
Tipo de direção de fluxo
Unidirecional
Tipo de ligação da flange
DIN PN10 – UNI EN 1092-1
Peso
22,36 kg
l2 Diâmetro do círculo dos orifícios para parafusos da flange
295 mm
l1 Distância entre orifícios para parafusos da flange
180 mm
Diâmetro dos orifícios para parafusos da segunda flange
20 mm
Diâmetro da rosca dos orifícios para parafusos da flange
M12
Espessura da flange L
60 mm
Diâmetro do orifício de ligação do cilindro F
10,5 mm
Largura total E
273,5 mm
Altura total
1023 mm
C Distância do centro até à base do orifício de passagem
158 mm
H Distância vertical do centro do orifício até ao orifício da alavanca
611 mm
B Distância do centro do orifício até à extremidade da alavanca
501 mm
A Distância horizontal da alavanca entre os orifícios de fixação
90 mm
h Distância vertical da alavanca entre os orifícios de fixação
110 mm
