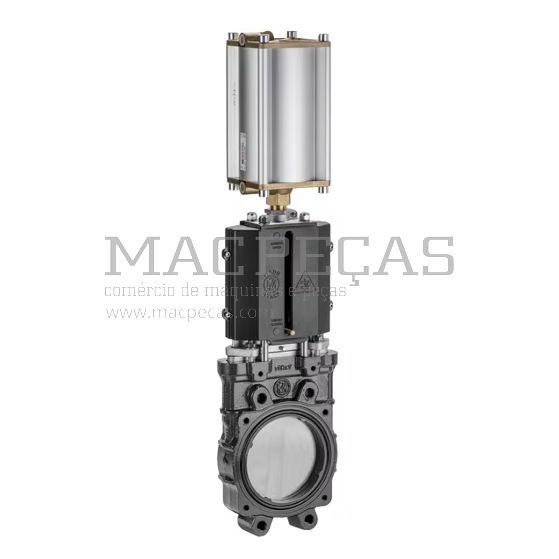

Válvula de guilhotina 8", acionamento pneumático - 8100575

Válvula de Fecho Pneumática 8" com Acionamento Duplo Efeito MZ - Modelo 8100575
Número de produto
8100575
Código EAN
(não fornecido)
Unidade
Por unidade
Marca
MZ
Características
A válvula é anti-obstrução
A tampa superior é uma proteção em plástico para as partes móveis
Corpo inferior em ferro fundido pintado com obturador e parafusos em aço inoxidável
Instalar apenas na direção do fluxo
Sem saída
Informação técnica
Ligação do cilindro 3/8"
Tipo de ligação
Duplamente flangeada
Diâmetro nominal do orifício de passagem
200 mm
Diâmetro nominal do orifício de passagem
8 polegadas
Material da carcaça
Ferro fundido
Material da válvula
Aço inoxidável
Tipo de acionamento/controlo
Pneumático duplo efeito
Pressão máxima de trabalho
8 bar
À prova de água
Sim
Tipo de direção do fluxo
Unidirecional
Tipo de ligação da flange
DIN PN10 - UNI EN 1092-1
Peso
26,87 kg
Diâmetro do círculo dos orifícios para parafusos da flange
295 mm
Distância da flange entre orifícios/parafusos
180 mm
Diâmetro dos parafusos/orifícios da flange
20 mm
Espessura da flange
60 mm
Diâmetro do orifício de ligação do cilindro
10,5 mm
Largura total
273,5 mm
Altura total
1025 mm
Distância do centro até à parte inferior do orifício de passagem
158 mm
Distância vertical do centro do orifício de passagem até ao orifício da alavanca
611 mm
Distância do centro do orifício de passagem até à extremidade da alavanca
501 mm
Distância horizontal entre orifícios de fixação da alavanca
90 mm
Distância vertical entre orifícios de fixação da alavanca
110 mm
