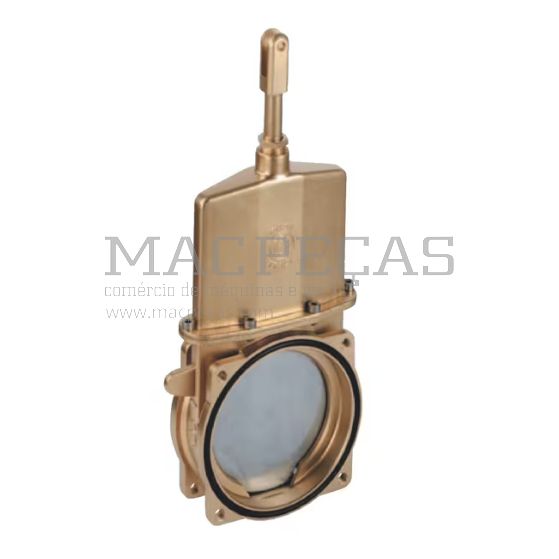

Válvula de guilhotina 8" - 8000082

Número de produto
8000082
EAN

Unidade
Por peça
Marca
MZ
Particularidades
Equipado com vedação de anel O-ring.
Válvula equipada com lâmina de fecho em aço inoxidável.
Vantagens
100% estanque a líquidos.
Adequado para transporte rodoviário.
Longa vida útil.
Diâmetro nominal do orifício de passagem
190 mm
Diâmetro nominal do orifício de passagem
8 polegadas
Pressão máxima de trabalho
4 bar
l Distância entre orifícios para parafusos da flange
195 mm
Diâmetro dos orifícios para parafusos da flange
13 mm
Espessura da flange L
90 mm
Diâmetro do orifício de ligação do cilindro F
10,5 mm
Largura total E
250 mm
C Distância do centro até à base do orifício de passagem
125 mm
H Distância vertical do centro do orifício até ao orifício da alavanca
489 mm
B Distância do centro do orifício até à extremidade da alavanca
116 mm
A Distância do centro até à extremidade esquerda
146 mm
h Distância vertical da alavanca entre os orifícios de fixação
373 mm
