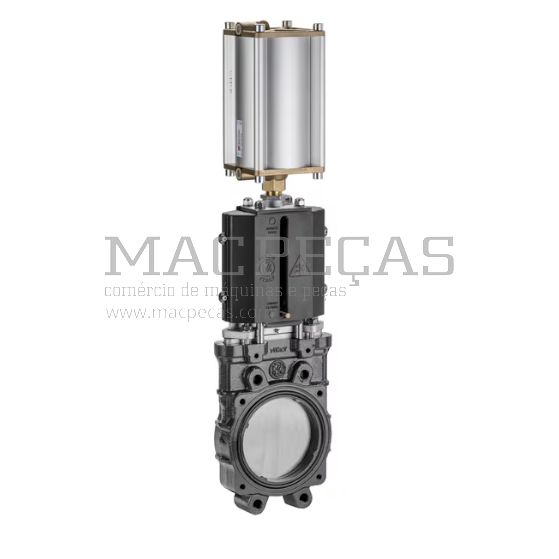

Válvula de guilhotina 6", acionamento pneumático - 6100575

Número de produto
6100575
EAN

Unidade
Por peça
Marca
MZ
Características
A válvula é resistente a obstruções.
A tampa superior é uma proteção plástica para as partes móveis.
Corpo inferior em ferro fundido pintado com obturador e parafusos em aço inoxidável.
Montagem apenas no sentido do fluxo.
Sem saída adicional.
Informação técnica
Ligação do cilindro: 3/8"
Tipo de ligação
Duplamente flangeada
Diâmetro nominal do orifício de passagem
150 mm
Diâmetro nominal do orifício de passagem
6 polegadas
Material da estrutura
Ferro fundido
Material do obturador
Aço inoxidável
Tipo de acionamento/controlo
Pneumático de dupla ação
Pressão máxima de trabalho
10 bar
Estanqueidade
Sim
Tipo de direção de fluxo
Unidirecional
Tipo de ligação da flange
DIN PN10 – UNI EN 1092-1
Peso
20,3 kg
l2 Diâmetro do círculo dos orifícios para parafusos da flange
240 mm
l1 Distância entre orifícios para parafusos da flange
150 mm
d1 Diâmetro dos orifícios para parafusos da flange
20 mm
Espessura da flange L
60 mm
Diâmetro do orifício de ligação do cilindro F
10,5 mm
Largura total E
221 mm
Altura total
842 mm
C Distância do centro até à base do orifício de passagem
130,1 mm
H Distância vertical do centro do orifício até ao orifício da alavanca
523 mm
B Distância do centro do orifício até à extremidade da alavanca
415 mm
A Distância horizontal da alavanca entre os orifícios de fixação
63 mm
h Distância vertical da alavanca entre os orifícios de fixação
108 mm
