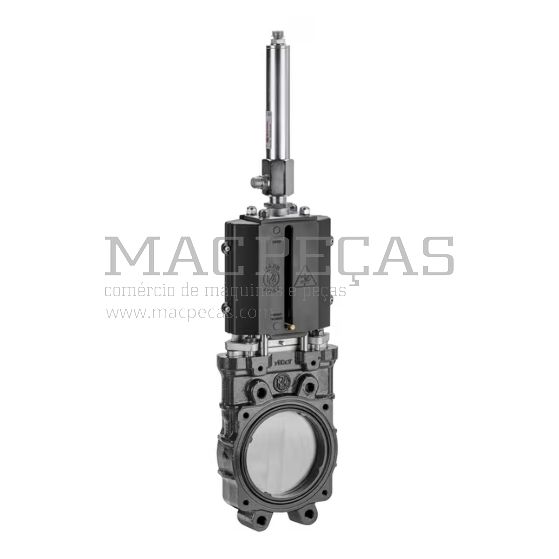

Válvula de guilhotina 4" (hidráulica) - ARZO0100100550

Válvula de Gaveta 4" Hidráulica – ARZO0100100550
Número do produto
ARZO0100100550
EAN
Não especificado
Unidade
Por unidade
Marca
MZ
Características
A válvula é resistente a obstruções – a tampa superior é uma proteção plástica para as partes móveis
Corpo inferior em ferro fundido pintado com lâmina e parafusos em aço inoxidável
Montagem apenas no sentido do fluxo
Sem saída inferior
Informação técnica
Ligação do cilindro: M18x1.5
Tipo de ligação
Flange dupla
Diâmetro nominal do orifício de passagem (D)
100 mm
Diâmetro nominal do orifício de passagem (D)
4 polegadas
Material do corpo
Ferro fundido
Material da válvula
Aço inoxidável
Tipo de acionamento/controlo
Hidráulico de dupla ação
Pressão máxima de trabalho
10 bar
Estanque a líquidos
Sim
Sentido do fluxo
Unidirecional
Tipo de flange
DIN PN10 - UNI EN 1092-1
Peso
10,16 kg
Diâmetro do círculo dos furos da flange (l2)
180 mm
Distância dos parafusos/furações da flange (l1)
150 mm
Diâmetro dos furos da segunda flange
16 mm
Diâmetro dos furos de fixação da flange
M12
Espessura da flange (L)
50 mm
Diâmetro do furo de ligação no cilindro (F)
10,5 mm
Largura total (E)
173 mm
Altura total
727 mm
Distância do centro até à base do orifício de passagem (C)
104 mm
Distância vertical do centro do orifício até ao furo da alavanca (H)
430 mm
Distância do centro do orifício até à extremidade da alavanca (B)
331 mm
Distância horizontal dos furos da alavanca (A)
63 mm
Distância vertical dos furos da alavanca (h)
99 mm
