Envio em 2 dias úteis
A Válvula de Lâmina 6" MZ, referência ARZO0100150000, é a solução ideal para aplicações industriais com fluxo unidirecional e necessidade de elevada resistência à obstrução. Equipada com acionamento manual e estrutura robusta em ferro fundido com componentes em aço inox, garante uma operação fiável e estanque a 10 bar. A proteção plástica superior resguarda os componentes móveis, prolongando a vida útil do equipamento. Com flange dupla e instalação fácil, adapta-se a sistemas exigentes em ambientes industriais adversos.

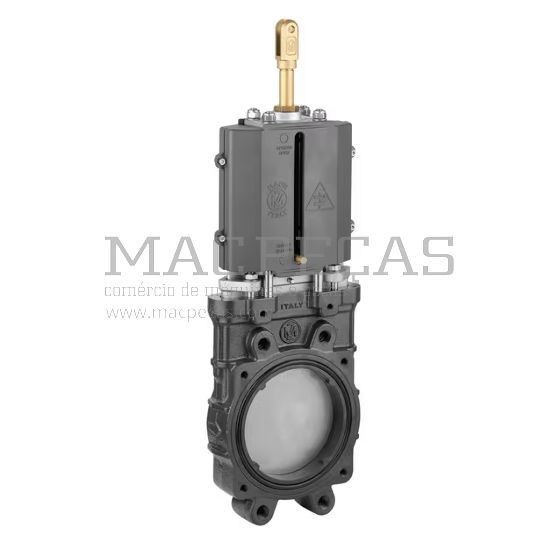

Válvula de Lâmina 6" – ARZO0100150000
Número do produto
ARZO0100150000
EAN
Não especificado
Unidade
Por unidade
Marca
MZ
Características
A válvula é resistente a obstruções
A tampa superior é uma proteção plástica para os componentes móveis
Corpo inferior em ferro fundido pintado com lâmina e parafusos em aço inoxidável
Montagem apenas no sentido do fluxo
Sem saída inferior
Informação técnica
Ligação do cilindro: M18x1.5
Tipo de ligação
Flange dupla
Diâmetro nominal do orifício de passagem (D)
150 mm
Diâmetro nominal do orifício de passagem (D)
6 polegadas
Material do corpo
Ferro fundido
Material da válvula
Aço inoxidável
Tipo de acionamento/controlo
Manual (com manípulo)
Pressão máxima de trabalho
10 bar
Estanque a líquidos
Sim
Sentido do fluxo
Unidirecional
Círculo dos furos da flange (l2)
240 mm
Distância dos parafusos/furações da flange (l1)
150 mm
Diâmetro dos furos de fixação da flange (d1)
M12
Espessura da flange (L)
60 mm
Diâmetro do furo de ligação no cilindro (F)
10,5 mm
Largura total (E)
221 mm
Distância do centro até à base do orifício de passagem (C)
131 mm
Distância vertical do centro do orifício até ao furo da alavanca (H)
523 mm
Distância vertical dos furos da alavanca (h)
63 mm
| Fabricante: MZ |
|---|
| Categoria: Válvulas Adufas |
