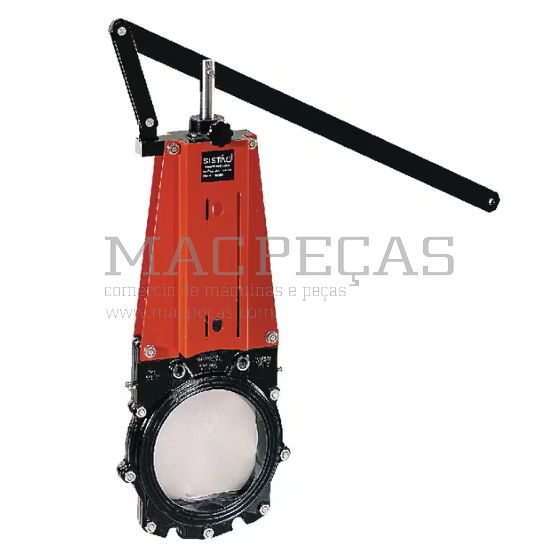

Válvula de gaveta com alavanca DN150 - DN150VNBN

Válvula de Gaveta + Alavanca DN150 – DN150VNBN
Referência
DN150VNBN
EAN

Unidade
Por unidade
Marca
WEY
Particularidades
Válvula com flange intermédia, acionada por alavanca de fecho rápido
Vedação na aresta estreita da lâmina assegura total estanqueidade
Vedação transversal ajustável evita fugas externas
Lâmina com aresta cortante para eliminar sólidos
Sem depósitos graças a raspadores e geometria especial da placa
Campo de aplicação
Instalações de biogás: resíduos alimentares, chorume, matérias‑primas renováveis
Estações de tratamento de água: águas residuais, lamas, fecais
Indústria do açúcar: linhas de lavagem de beterraba
Indústria alimentar: transporte de cereais, vegetais
Setor de papel e celulose
Características
Corpo em GG25 com revestimento epóxi EKB
Suporte em aço inoxidável com revestimento epóxi EKB
Lâmina e haste em aço inoxidável 1.4404
Vedação em EPDM
Temperatura de operação –20 °C a +130 °C
Informação técnica
Flange PN 10/16 – testada segundo EN 1092 / ISO 7005
Comprimento de construção EN 558‑1 / ISO 5752 série 20
Outras versões sob consulta
Vantagens
Absoluta estanqueidade
Larga durabilidade
Alta fiabilidade operacional
Diâmetro nominal do furo de passagem (DN)
150 mm
Diâmetro exterior da flange (D)
285 mm
Distância entre centros dos parafusos da flange (K)
240 mm
Diâmetro dos furos da flange
M20
Espessura da flange (B)
56 mm
Altura total (H1)
1147 mm
Distância do centro do furo ao topo (fechado) (H)
620 mm
Comprimento da alavanca – lado longo (B)
916 mm
Comprimento da alavanca – lado curto (A)
136 mm
